CNG减压撬有哪些工艺
- 2019-04-06-

CNG减压撬站工作原理:将撬车罐内高压天然气经过预热,逐级降压,并进行安全控制和计量、加臭等工序使气体压力达到符合规范要求的压力向管道输送。按调压机制可分为两级调压和三级调压。

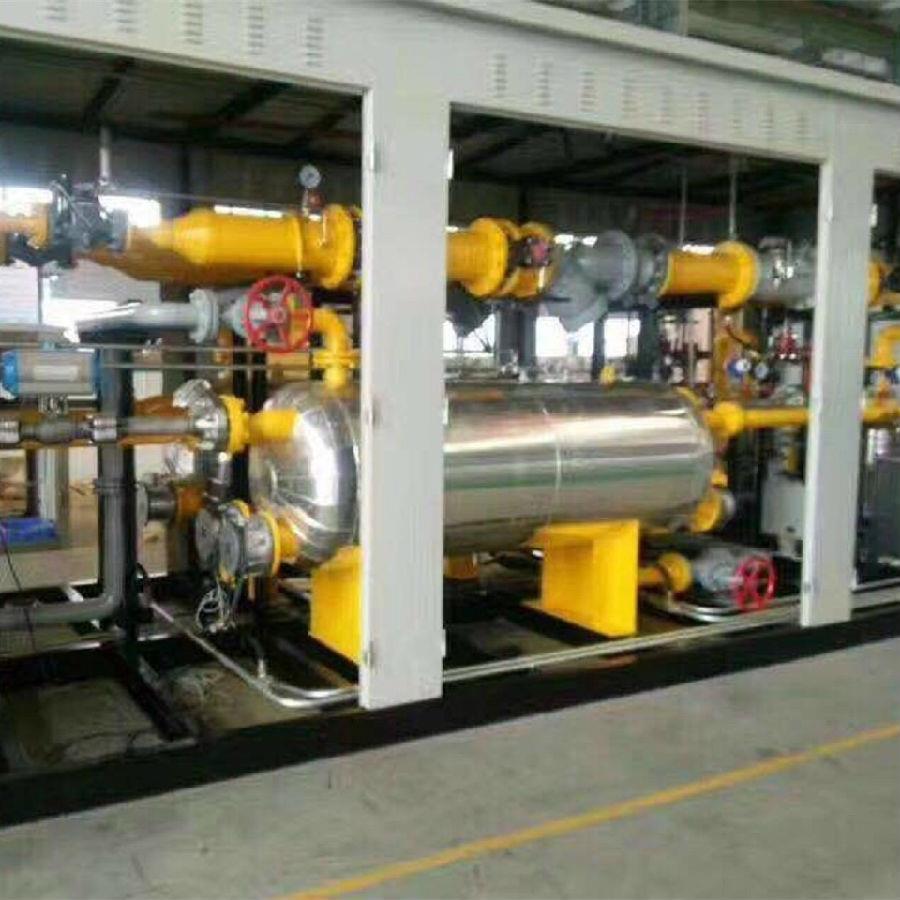

CNG减压撬结构简介 

CNG减压撬站按照设备与站内的布置和设备的功能分为:

卸车系统(高压胶管、快装接头、高压阀门);调压换热系统(高压紧急切断阀、换热器。调压器、放散阀); 

流量计量系统(流量计)控制系统(中央控制台);加热系统(燃气锅炉、热水泵等)。

首先撬车内的高压天然气经过卸车系统进入调压换热系统,在调压换热系统内经过两次换热,两次或三次调压进入流量计量和加臭系统,然后进入管网。加热系统提供气体减压过程中所需要的热量,控制系统对整个系统进行监控。

CNG减压撬系统与管道调压系统的区别 

  压缩天然气压力达到22MPa属于超高压气体,与管道调压相比对设备的安全性能要求更高。 

  压缩天然气减压的过程因为降低的幅度大,会造成气体的温度迅速下降,因此压缩天然气的调压过程中需要对气体补充热量。

压缩天然气的减压过程是一个压力逐渐减低的过程,进口压力会随着撬车内气体的减少,压力由22MPa逐渐的减低到0.51.0MPa,所以对设备压力的适用范围要求更高。

压缩天然气的压力比管道天然气的压力高,一般要经过两级或三级调压才能使最终压力达到中压进入管网。
